Назначение и область применения

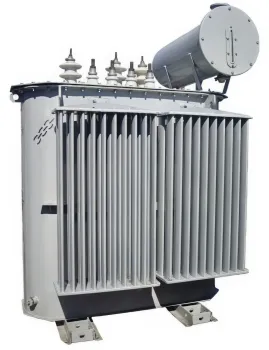

Масляный силовой трансформатор ТМ 630 — трёхфазный двухобмоточный понижающий агрегат мощностью 630 кВА. Он преобразует напряжение 6 или 10 кВ на стороне высокого напряжения (ВН) в 0,4 кВ на стороне низкого напряжения (НН) в сетях переменного тока частотой 50 Гц.
Оборудование предназначено для работы в распределительных сетях энергосистем, на промышленных объектах, в сельских и городских электросетях. Трансформатор допускает установку как на открытом воздухе, так и в вентилируемых помещениях.
Ключевые особенности ТМ 630:
- пять ступеней регулирования напряжения (ПБВ) с шагом ±2×2,5 % от номинала;
- плоскошихтованная магнитная система из холоднокатаной стали;
- обмотки из медного или алюминиевого провода;
- расширительный бак для компенсации объёма масла;
- радиаторная система охлаждения для эффективного отвода тепла;
- наличие монтажных роликов для удобства перемещения.
Изготовление ведётся по ГОСТ 11677‑85, ГОСТ Р 52719‑2007 и ТУ завода.
Расшифровка маркировки трансформатора ТМ 630
Маркировка ТМ 630‑10‑0,4‑Υ/Υн‑0‑У1 содержит полную информацию о типе, мощности, напряжениях и схеме соединения:
- Т — трёхфазный трансформатор;
- М — масляное охлаждение (естественное);
- 630 — номинальная мощность, кВА;
- 10 — номинальное напряжение обмотки ВН, кВ (возможен вариант 6 кВ);
- 0,4 — номинальное напряжение обмотки НН, кВ;
- Υ/Υн‑0 — схема соединения «звезда‑звезда» с нулевым выводом, группа соединений 0 (возможны варианты Δ/Υн‑11, Υ/Zн‑11);
- У1 — климатическое исполнение для умеренного климата (категория размещения 1).
«Конструкция трансформаторов ТМ 630 проверена многолетней эксплуатацией в энергосистемах России. Стабильность параметров и низкий уровень потерь подтверждены заводскими испытаниями по ГОСТ 3484.1‑88.»
Технические характеристики трансформатора ТМ 630
| Параметр | Значение | Примечание |
|---|---|---|
| Номинальная мощность, кВА | 630 | — |
| Напряжение ВН, кВ | 6 или 10 | по заказу |
| Напряжение НН, кВ | 0,4 | — |
| Схема соединения | Υ/Υн‑0, Δ/Υн‑11, Υ/Zн‑11 | по заказу |
| Климатическое исполнение | У1, УХЛ1 | −45…+40 °C / −60…+40 °C |
Полный вес трансформатора — около 2000–2100 кг, масса масла — до 500 кг. Габариты (Д×Ш×В): 1930×1180×1910 мм.
Конструкция трансформатора ТМ 630
Основные узлы масляного трансформатора ТМ 630:
- Бак — сварная конструкция из листовой стали, заполненная трансформаторным маслом, с установленными радиаторами для улучшения теплоотвода;
- Магнитопровод — шихтованный сердечник из холоднокатаной анизотропной электротехнической стали, собранный по технологии Step-Lap;
- Обмотки — цилиндрические многослойные катушки ВН и НН из медного или алюминиевого провода;
- Расширительный бак — компенсирует изменение объёма масла при нагреве, снабжён маслоуказателем и воздухоосушителем;
- Вводы — высоковольтные и низковольтные проходные изоляторы на фарфоровых основаниях;
- Устройства защиты — предохранительный клапан, термосигнализатор, пробка для слива масла;
- Монтажные ролики — обеспечивают продольное и поперечное перемещение оборудования.
Все трансформаторы проходят испытания на электрическую прочность изоляции по ГОСТ 1516.1‑76.
Условия эксплуатации трансформатора ТМ 630
Оборудование рассчитано на продолжительный режим работы в следующих условиях:
- высота над уровнем моря — не более 1000 м;
- температура окружающего воздуха — от −45 до +40 °C (У1) или от −60 до +40 °C (УХЛ1);
- относительная влажность — до 80 % при +20 °C;
- окружающая среда — невзрывоопасная, без агрессивных газов и токопроводящей пыли.
Эксплуатация при постоянной вибрации, в условиях повышенной влажности или вблизи химически активных сред не допускается.
Регулирование напряжения (ПБВ)
Трансформаторы ТМ 630 оснащены устройством ПБВ (переключение без возбуждения). Это позволяет изменять коэффициент трансформации на 5 ступенях с диапазоном ±2×2,5 % от номинального напряжения.
Переключение ответвлений выполняется вручную только при полном отключении трансформатора от сети. Это простой и надёжный способ поддержания напряжения в допустимых пределах при изменении нагрузки.
Нормативная база и стандарты
| Документ | Наименование | Примечание |
|---|---|---|
| ГОСТ 11677‑85 | Трансформаторы силовые. Общие технические условия | основной стандарт |
| ГОСТ Р 52719‑2007 | Трансформаторы силовые. Общие технические условия | для оборудования после 2008 г. |
| ГОСТ 30830‑2002 | Трансформаторы силовые. Часть 1. Общие положения | адаптированный МЭК 60076‑1 |
| МЭК 60076 | Силовые трансформаторы | международный аналог |
| ПУЭ | Правила устройства электроустановок | гл. 1.4, 2.1 |
| ПТЭЭП | Правила технической эксплуатации электроустановок потребителей | разд. 2.1 |
«Каждый трансформатор ТМ 630 перед отгрузкой проходит полный цикл заводских испытаний: измерение сопротивления обмоток, испытание на нагрев, проверку электрической прочности изоляции и измерение потерь холостого хода и короткого замыкания.»
Потери и ток холостого хода
| Параметр | Значение | Примечание |
|---|---|---|
| Потери холостого хода, Вт | 1050–1100 | в зависимости от схемы |
| Потери короткого замыкания, Вт | 7600–8000 | в зависимости от схемы |
| Ток холостого хода, % | 1,8–2,0 | — |
| Напряжение короткого замыкания, % | 5,5 | — |
Габаритные и установочные размеры
| Параметр | Значение | Примечание |
|---|---|---|
| Длина × Ширина × Высота, мм | 1930 × 1180 × 1910 | — |
| Полная масса, кг | 2000–2100 | в зависимости от исполнения |
| Масса масла, кг | до 500 | уточняется по паспорту |
| Установочные размеры, мм | 820 × 700 | — |
Установочные размеры уточняются в паспорте на конкретное изделие. Возможно изготовление в радиаторном или гофрированном баке.
Преимущества масляных трансформаторов ТМ
- устойчивость к перепадам температур и повышенной влажности;
- низкий уровень шума при работе;
- отсутствие необходимости в регулярном техническом обслуживании;
- герметичный бак предотвращает окисление масла;
- наличие монтажных роликов для удобства перемещения.
Частые вопросы о трансформаторах ТМ 630
Обратите внимание: завод изготавливает трансформаторы в радиаторных и гофрированных баках. По желанию заказчика возможна комплектация с РПН, дополнительными защитными устройствами и нестандартными схемами соединения. Возможно производство моделей на напряжения ВН 6, 10, 20, 35 кВ.
Соответствие требованиям ПУЭ и ПТЭЭП подтверждено сертификатами и протоколами испытаний.
